منذ سنوات عديدة، قدمت شركة دي زد إي مساهمة حاسمة في تطوير المستوى الحالي لتكنولوجيا المحامل المتدحرجة، وخاصة من خلال محامل الإبرة الأسطوانية المدمجة، ومحامل الأسطوانات الأسطوانية ذات القدرة العالية على التحميل، ومجموعة متنوعة من بكرات المسار للحركة الدورانية والخطية.
تُعرف حلقات الدوران دي زد إي عالميًا بأنها منتجات متميزة في مجال تكنولوجيا محامل التدحرج. وقد أثبتت عناصر آلات دي زد إي جدارتها مرارًا وتكرارًا؛ فهي تتميز بقدرة تحمل عالية للأحمال، وتطبيقات متعددة، وفعالية عالية من حيث التكلفة. بفضل تصميمها، يمكن لمحمل واحد أن يتحمل بشكل موثوق الأحمال الشعاعية والمحورية وأحمال عزم الإمالة. في كثير من الحالات، يتم استبدال مجموعات المحامل التي تتكون من محامل شعاعية ومحورية بمحمل واحد. في بعض الحالات، تكون التكاليف والعمل اللازم لتصميم البناء المجاور وتركيب المحامل كبيرة.
حلقات الدوران مُحكمة الغلق من كلا الجانبين، ومُشحمة بشحم عالي الجودة، ويمكن إعادة تشحيمها عبر حلمات التزييت، وهي سهلة التركيب بشكل خاص. تُزود حلقات المحامل بدون أسنان تروس أو
من أجل تحقيق حلول قيادة بسيطة، تتوفر مع أسنان تروس خارجية أو داخلية.

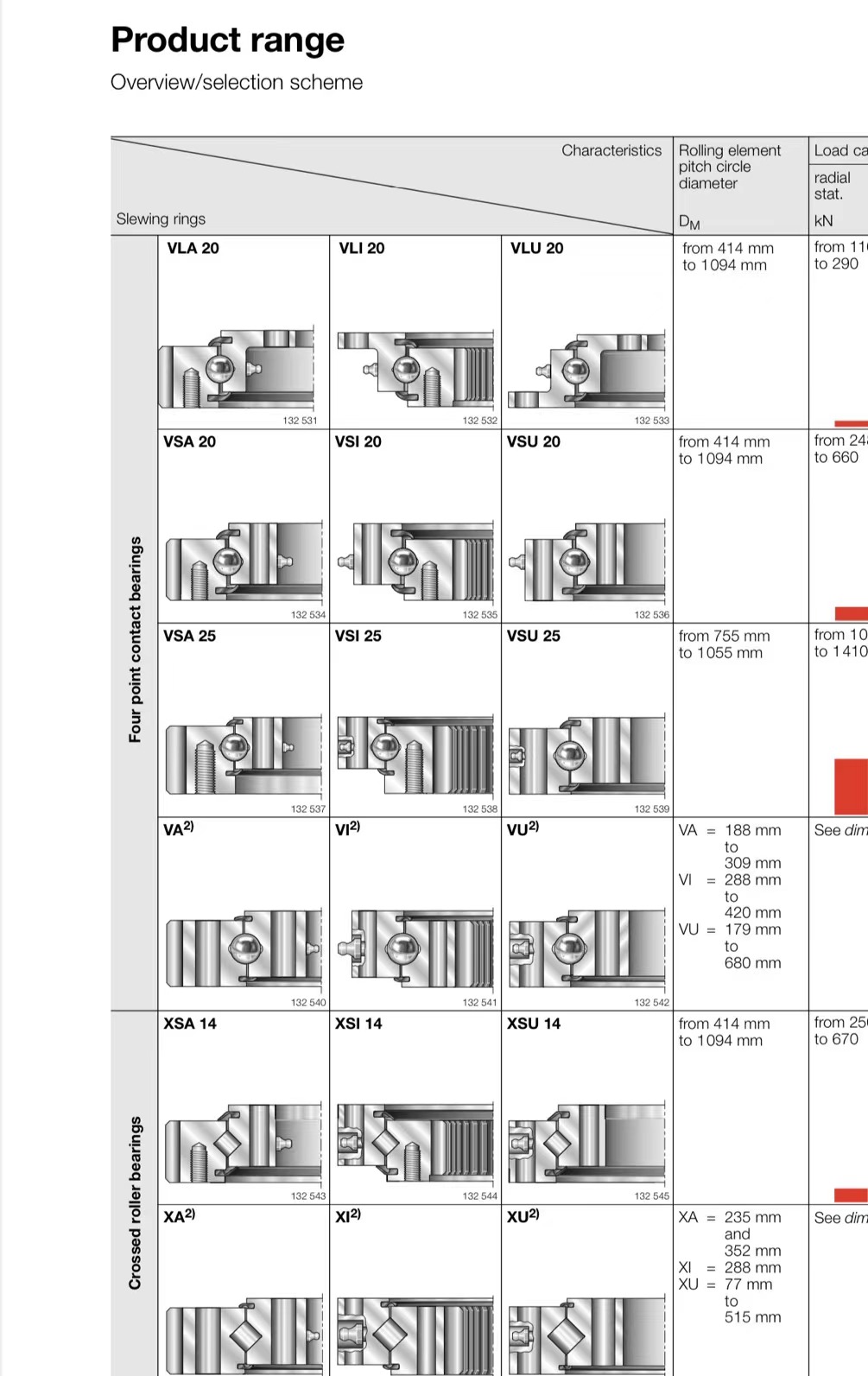

تم تصميم حلقات الدوران دي زد إي على النحو التالي:

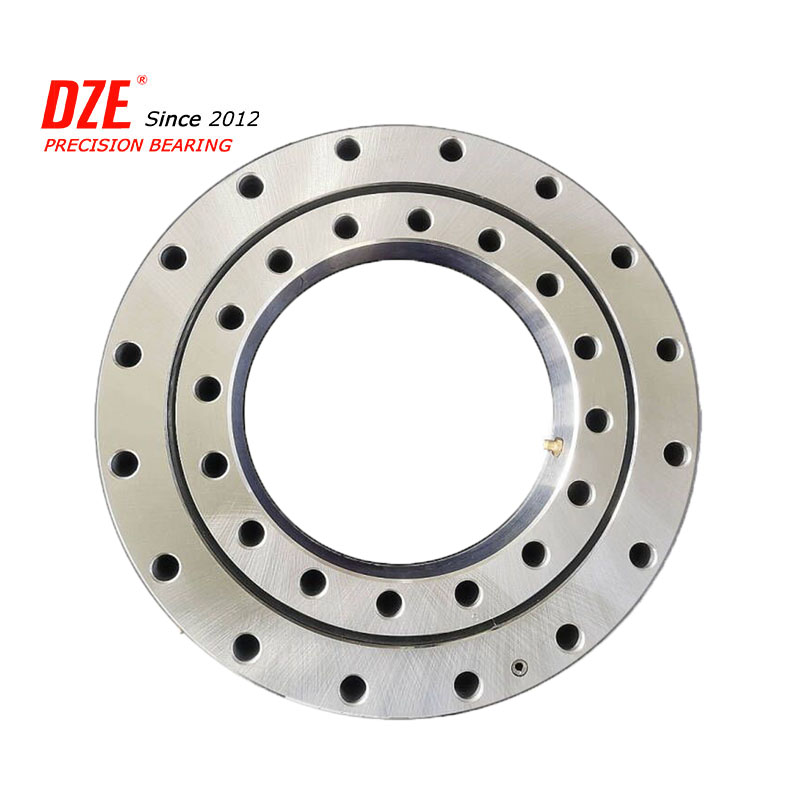

محامل اتصال بأربع نقاط - محمل دوار مزدوج الغلق
تتميز حلقات الدوران المخصصة للمحامل بدون تحميل مسبق بالمتانة والثبات في ظل التشغيل الشاق للغاية؛ حيث لا تضع المحامل الأسطوانية المتقاطعة سوى متطلبات طفيفة على تسطيح وعمودية البناء المجاور
تعتبر المحامل الدوارة ذات الغلق المزدوج مناسبة للتطبيقات ذات المتطلبات المنخفضة للدقة والصلابة لترتيب المحمل، على سبيل المثال في آلات تشغيل المعادن البسيطة ومعدات طاقة الرياح وآلات البناء

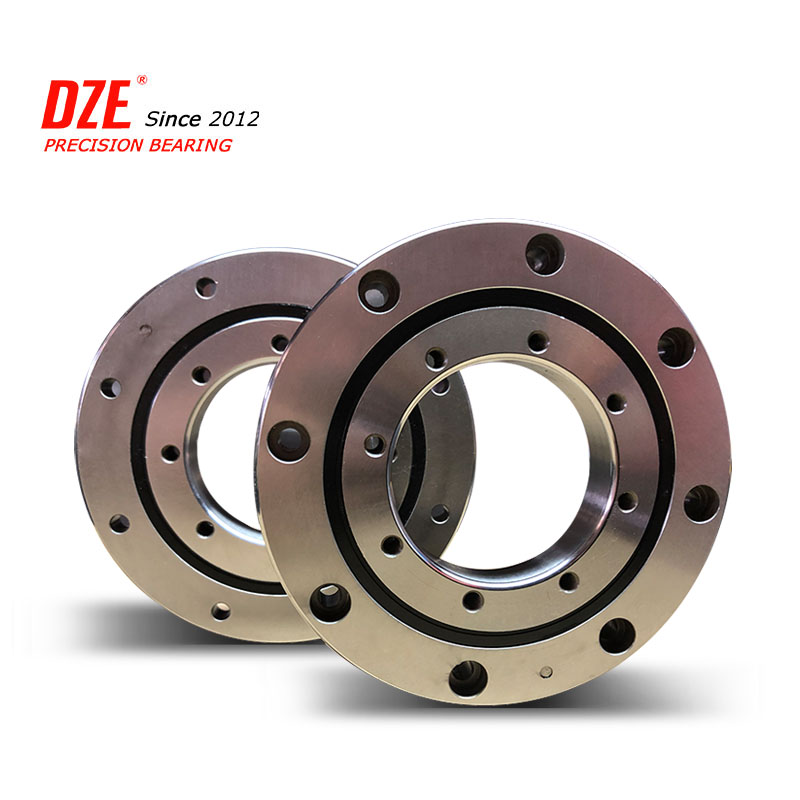

محامل أسطوانية متقاطعة - محمل أسطواني متقاطع
تتحمل حلقات الدوران المُحمَّلة مسبقًا أحمالًا أعلى من محامل التلامس رباعية النقاط. وقد أثبتت حلقات الدوران المُحمَّلة مسبقًا جدارتها، خاصةً عندما تتعرض المحامل لقوى شعاعية عالية وأحمال محورية وعزم إمالة معتدلة.
– محامل الأسطوانة المتقاطعة دي زد إي مناسبة للتطبيقات ذات التشغيل الموحد الخالي من الانزلاق، ومقاومة الدوران المنخفضة والمتطلبات العالية لدقة التماسك المحوري والشعاعي والصلابة، على سبيل المثال في الروبوتات وأنظمة المناولة وأدوات الآلات.
ختم ترتيب المحمل
ملفات تعريف ختم دي زد إي للمحمل الدوار المزدوج الختم
يتم توفير حلقات الدوران دي زد إي محكمة الغلق.
اعتمادًا على المتطلبات ونوع التلوث - على سبيل المثال التلوث الشديد أو الرطوبة العالية أو مياه الرش أو الفيضانات وما إلى ذلك - قد يكون من الضروري إجراء إغلاق إضافي لموضع المحمل في البناء المجاور.
ملفات تعريف ختم دي زد إي
لعزل محامل البناء المجاورة، توفر شركة لييدزدك أنواعًا مختلفة من مقاطع العزل بالمتر. تلبي هذه المقاطع مجموعة واسعة من المتطلبات. يمكن طلب رسومات التركيب لكل مقطع عزل على حدة.
لا تُناسب مقاطع الختم التطبيقات التي تتطلب تشغيلًا مانعًا للتسرب أو لتزييت الشحوم. في حال كانت خسائر التسرب غير مقبولة، يُمكن تطبيق تدابير مثل أختام عمود الدوران.
مواد ملف تعريف الختم
المادة القياسية للمقاطع هي المطاط الصناعي إن بي آر 70. تتميز هذه المادة بما يلي:
مقاومة جيدة للزيوت والشحوم
مقاومة جيدة للتآكل.
درجة حرارة التشغيل
يمكن استخدام مقاطع ختم إينا في درجات حرارة تتراوح من -40 درجة مئوية إلى +80 درجة مئوية.
بالنسبة لدرجات الحرارة الأقل أو الأعلى من هذا النطاق، أو التأثيرات البيئية الشديدة (مثل الأوزون) أو السرعات العالية، يرجى استشارة دي زد إي.

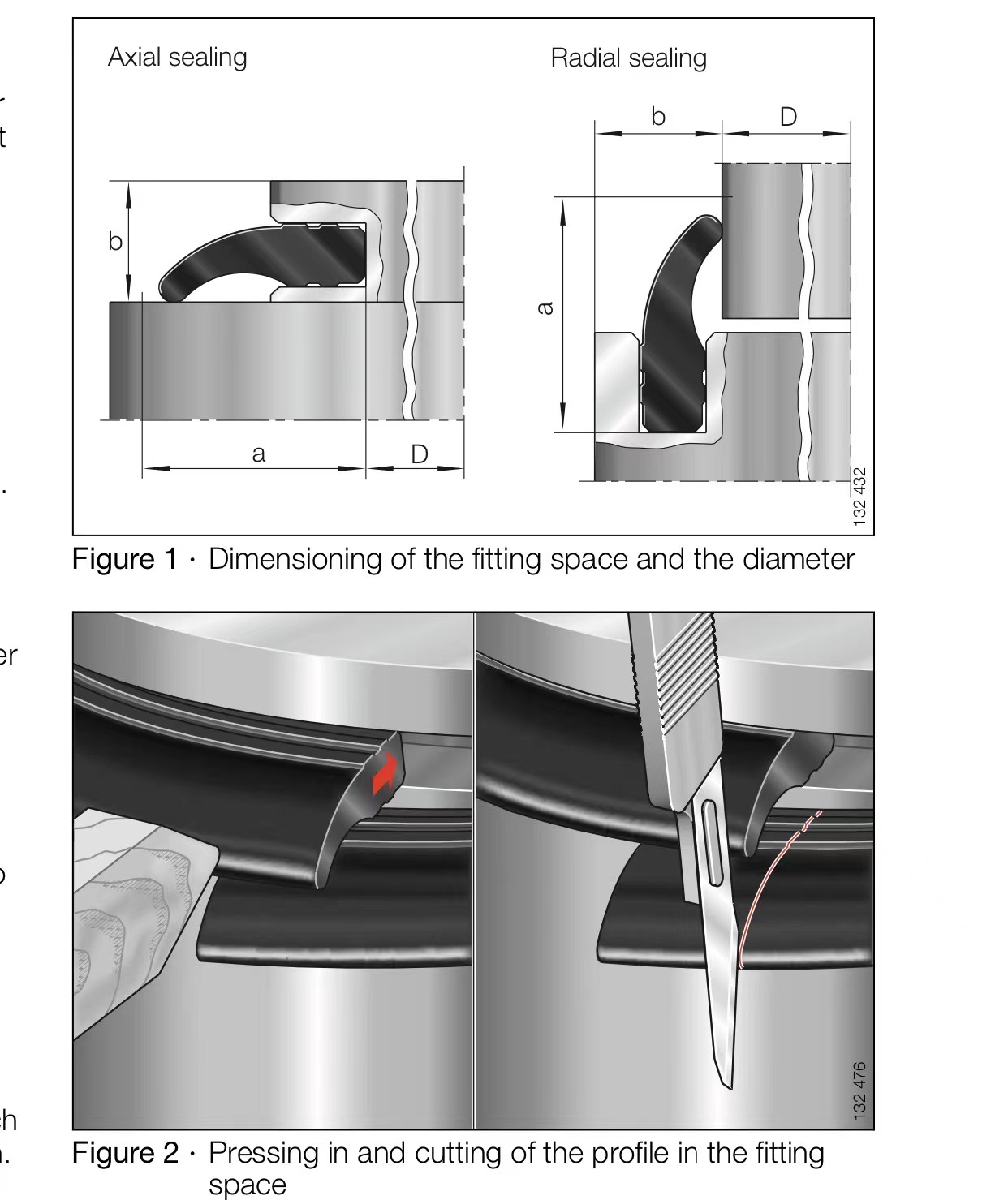

تركيب مقاطع الختم
يجب تصميم المنطقة المحيطة بختم المحمل على النحو التالي
تأكد من عدم تلف مقاطع الختم أثناء التشغيل. تأكد من عدم تلف المقاطع أثناء تركيب حلقة الدوران.
قم بتركيب الملفات الشخصية وفقًا للإجراء التالي:
قم بتنظيف المنطقة التي سيتم تركيب الختم فيها.
اضغط على ملف تعريف الختم بعناية في مساحة التركيب مع ترك طول زائد بنسبة 5% تقريبًا
- على سبيل المثال باستخدام إسفين خشبي غير حاد
قص الملف الشخصي بالطول الدقيق - تأكد من أن أسطح الوصلات متساوية.
قم بتوصيل أسطح المفاصل الخالية من الشحوم باستخدام لاصق أسيان أكريليت بدون إزاحة (الشكل على سبيل المثال باستخدام لو
إكمال تركيب الملف الشخصي
